Stamping Die

Egy löketenként két alkatrészt előállító fém sajtoló szerszámkészletnek mindkét sávot egyensúlyban kell tartania. A pilótahelyeket, a hordozóhidakat és a vágóterheléseket úgy kell elhelyezni, hogy az egyik oldal ne vezesse át a másikat a szalagon. Ennél a bélyegzőszerszámnál a 252W x 88P üresedési adatok referenciát adnak a takarmány- és anyagfelhasználásra, de a végső elrendezés továbbra is az alkatrész körvonalától függ. A bal és a jobb oldali kimeneteket külön kell ellenőrizni a emelkedés, a furat helyzete, a sorja iránya és a levágási állapot tekintetében, még akkor is, ha szimmetrikusnak tűnnek.

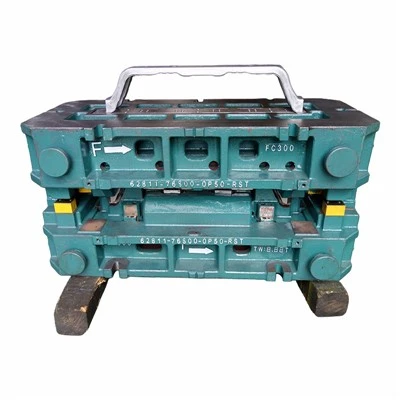

A sajtolószerszám alkatrészei közé tartoznak a lyukasztók, a szerszámgombok, a pilóták, a csupaszító szakaszok, a vezetők, az emelők és a végső elválasztó terület. Az 1750 x 860 x 540 mm-es bélyegzőszerszám-szerelvénynek meg kell felelnie a kiválasztott préstartónak, az adagolóvezetéknek és a szorítónyílásoknak. A forrás 200 T, 250 T és 400 T vonalopciót sorol fel; a tényleges hozzárendelést meg kell erősíteni erőből, energiából, löketből és zárási magasságból. Egyes specifikációkban a sajtolószerszám a megmunkálási -acél kiválasztására utal, amelyet a kopás, az ütés és a karbantartási igények határoznak meg, nem pedig az egész szerszám egyetlen minősége.

A Stamping Diet először alacsony sebességgel futtatják, miközben mindkét sávot állomásonként ellenőrzik. A fémlemez sajtolószerszám-készletnek stabil pilótabemenetet, szalagemelést, alakítási szöget, felületet vagy profilt, vágási vonalat és a sebesség növelése előtti rész leesését kell mutatnia. Mivel minden ütésenként két darab hagyja el a szerszámot, a csúszdáknak el kell különíteni őket egymástól, és meg kell védeniük a kész éleiket. A dombornyomott lemezanyag sima csúszófelületet biztosíthat, a pneumatikus henger-hajtású vibrátor pedig segíthet ott, ahol a lapos hulladék gyűlik össze.

A végső jóváhagyás előtt adja meg a 2D rajzot és a 3D rajzot, majd azonosítsa a kiválasztott préselőírásokat és az alkalmazandó szerszámtechnikai szabványokat. Erősítse meg a DC01 állapotát, az adagolót, az éves mennyiséget, a vizsgálati adatokat és az elfogadható sorjairányt. A beállítási feljegyzéseknek tartalmazniuk kell az 540 mm-es zárási magasság referenciaértékét, az előtolási emelkedést, a szerszám rögzítési pontjait és a minta-ellenőrzési gyakoriságot, hogy a jóváhagyott állapot reprodukálható legyen karbantartás vagy préscsere után.
